Haweka vereinfacht die Nfz-Rahmenvermessung

Das CMC 4000 zur mobilen Rahmenvermessung von Nutzfahrzeugen hat Haweka erstmals auf der Autopromotec in Bologna vorgestellt. Das Gerät soll die Nfz-Rahmenvermessung beschleunigen.

Die Achsvermessungsfachleute der Haweka AG haben auf der Autopromotec in Bologna die Eigenentwicklung CMC 4000 vorgestellt. Dieses Tool zur mobilen Rahmenvermessung kann als Erweiterung für das Kamera-Funksystem AXIS4000 eingesetzt werden, heißt es in einer Pressemitteilung des niedersächsischen Unternehmens aus Großburgwedel.

Mittels CMC 4000 (Chassis Member Check) können der seitliche Verzug, der Höhenunterschied sowie die Verdrehung (Torsion) des Fahrzeugrahmens schnell und präzise eruiert werden, so das Unternehmen weiter. Die Messwerterfassung laufe einfach ab: die Rahmenskala werde in den Fahrzeugrahmen an verschiedenen Positionen eingehängt und der Kameraständer hinter dem Fahrzeug aufgebaut.

Bildergalerie

Bis dato gestaltete sich eine Rahmenvermessung bei Nutzfahrzeugen für die Werkstatt meist zeit- und arbeitsaufwendig. Das Einrichten der Skalen verschlang eine Menge wertvoller Zeit, ganz zu schweigen vom Abbau störender Anbauteile wie dem Kraftstofftank oder des Ersatzrads, die dem späteren Messvorgang sonst im Wege stehen.

Selbstzentrierende Rahmenskala

Aufgrund einer synchronen Breitenanpassung sei die Rahmenskala selbstzentrierend im Fahrzeugrahmen befestigt. Ein detailliertes Ausrichten mit den Messaufnehmern sei somit nicht mehr von Nöten. Alle ermittelten Ist-Werte würden direkt zum Programm übermittelt.

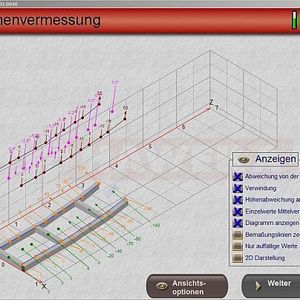

Die Software führe den Benutzer am Monitor dabei mittels klarer Instruktionen durch die einzelnen Arbeitsschritte. Die ermittelten Messwerte würden dabei in Echtzeit via Bluetooth übertragen und als Diagramme angezeigt. Eine übersichtliche Menüstruktur ermögliche es dem Anwender zudem, sich die ausgewerteten Ergebnisse in verschiedenen Darstellungen, wahlweise in 2D oder 3D, anzeigen zu lassen.

Messergebnisse als Handout

Die Einzelmessungen werden im Anschluss in einem Messprotokoll präsentiert, das bei Bedarf ausgedruckt werden kann. Die Aufbereitung der Messergebnisse eigne sich laut Haweka darüber hinaus als „Handout“ für den Fahrzeugbesitzer, dem so alle Daten als vertrauensbildende Maßnahme bei der Abholung seines Fahrzeugs überlassen werden könnten.

CMC 4000 ist in zwei unterschiedlichen Versionen erhältlich – als Aufrüstsatz für AXIS 4000 ist eine Rahmenskala, ein Kameraständer und die Software enthalten, als Einzelversion beinhaltet der Lieferumfang zusätzlich eine Funkkamera, eine Ladestation sowie einen FM Funksender.

(ID:378222)
